总述

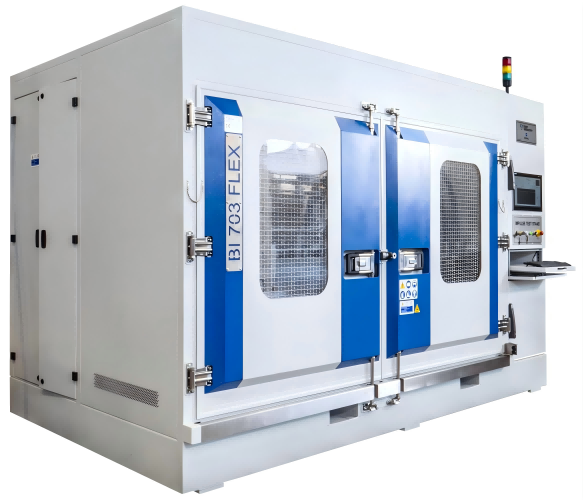

BI703FLEX 动态脉冲台专为高压胶管总成研发，可完成方波、峰波、自定义可编程波形脉冲，同步实现往复弯曲动态疲劳测试，压力、频率、油温、曲挠行程精准可控，多重安全联锁防护，自动记录试验数据并导出标准检测报告，胶管厂、第三方检测实验室、工程机械企业标配检测设备。

BI703 FLEX参数

通用规格

BI703 FLEX是根据以下规范，对静态或带屈曲和旋转的液压橡胶柔性软管进行脉冲测试的机器：

• 方形脉冲波:SAE J343 - ISO 6803 - ISO 6605

• 带峰值脉冲:ISO 6772

• 带屈曲脉冲:ISO 8032 (半Ω型测试)；

• 带屈曲脉冲:SAEJ1405 – ISO 6802 (Ω型测试)；

• 操作员可以通过编辑多达20个点的时间-压力值来创建任何自由波形；

• 冷却阶段：SAE J1405 - ISO 6803 - ISO 6802

技术特点（性能参数）

• 最大测试压力: 700 bar (10,150 psi)

• 最小测试压力: 50 bar (725 psi)

• 每次脉冲排量: 485cm³(29.6 inch3)见“图4.3.1 增压缸及蓄能器”中红色圈内的设备是由Test Industry旗下Bimal为此类设备定制的产品，具体产品的独特设计，可以充分保证长时间的使用寿命；

• 蓄能器便于维护见“图4.3.1 增压缸及蓄能器”中绿色圈内的组件为蓄能器，对于后期该部件的维护会非常便利；

• 测试频率范围: 0.05~1.5 Hz

• 最高油温: 150°C (302°F)

• 歧管间距离:

– 最大: 1.778 mm (70”)

– 最小 (标准配置):265 mm* (10.4”)

测试性能（液压软管适用范围）

试验件：该设备可以支持不同尺寸的液压软管的动、静态脉冲试验，应至少支持以下尺寸及数量的试验件：

(0,5 ~ 1 Hz方波或峰波)

• 静态试验可以支持的管线:

– 6根软管 1”R15或4SH(需要适配器，不包括),

– 4根软管 1¼” R15

– 2根软管 2” R15

– 1根软管 2 ½” (工作压力 5076 psi)

• 带有转动或曲挠功能动态试验支持的管线：

– 6根软管 1” R15

– 4根软管 1 ¼” R15 (设备旋转半径 232 mm (9.1”)，旋转速度在旋转半径为180mm时高达1Hz)

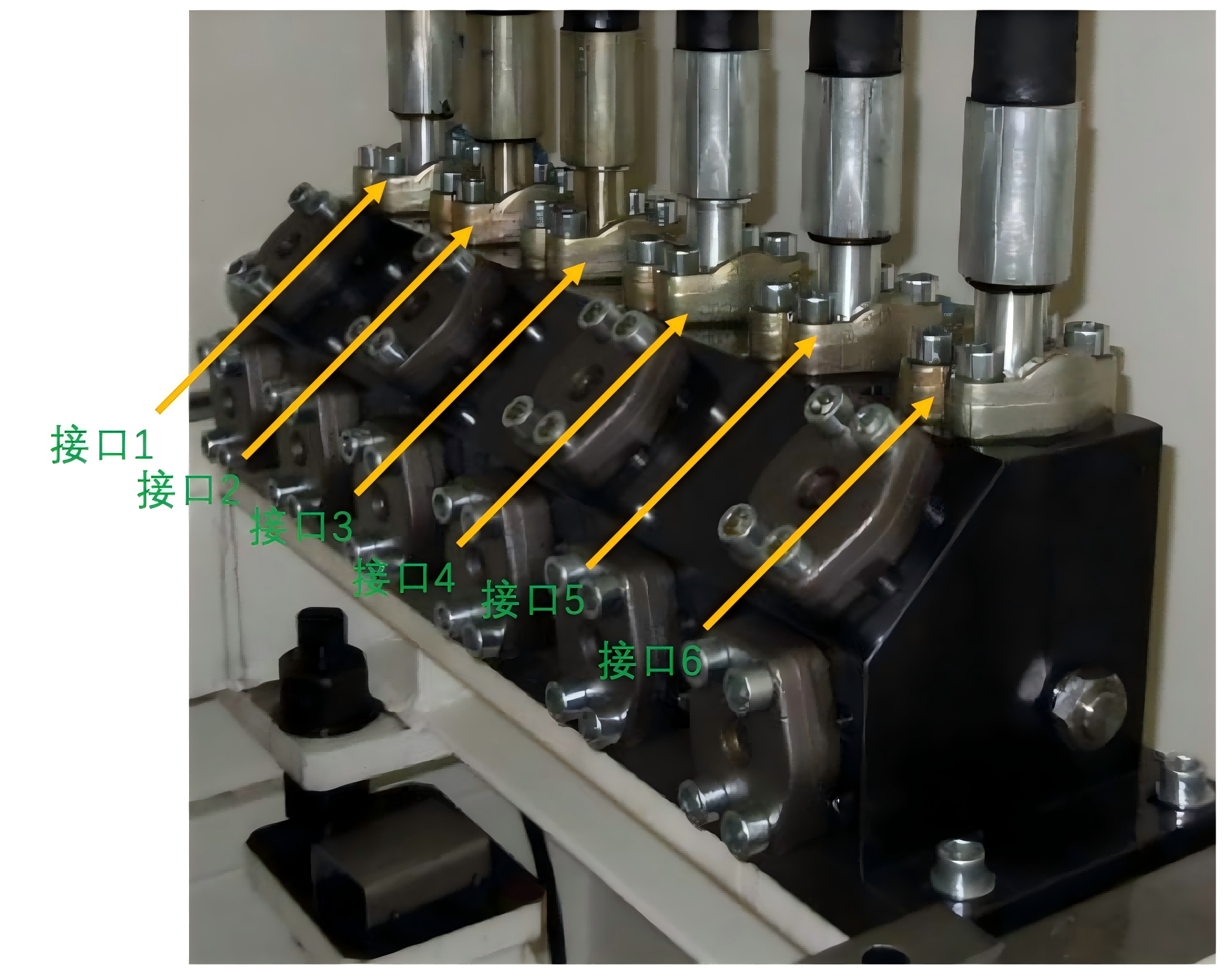

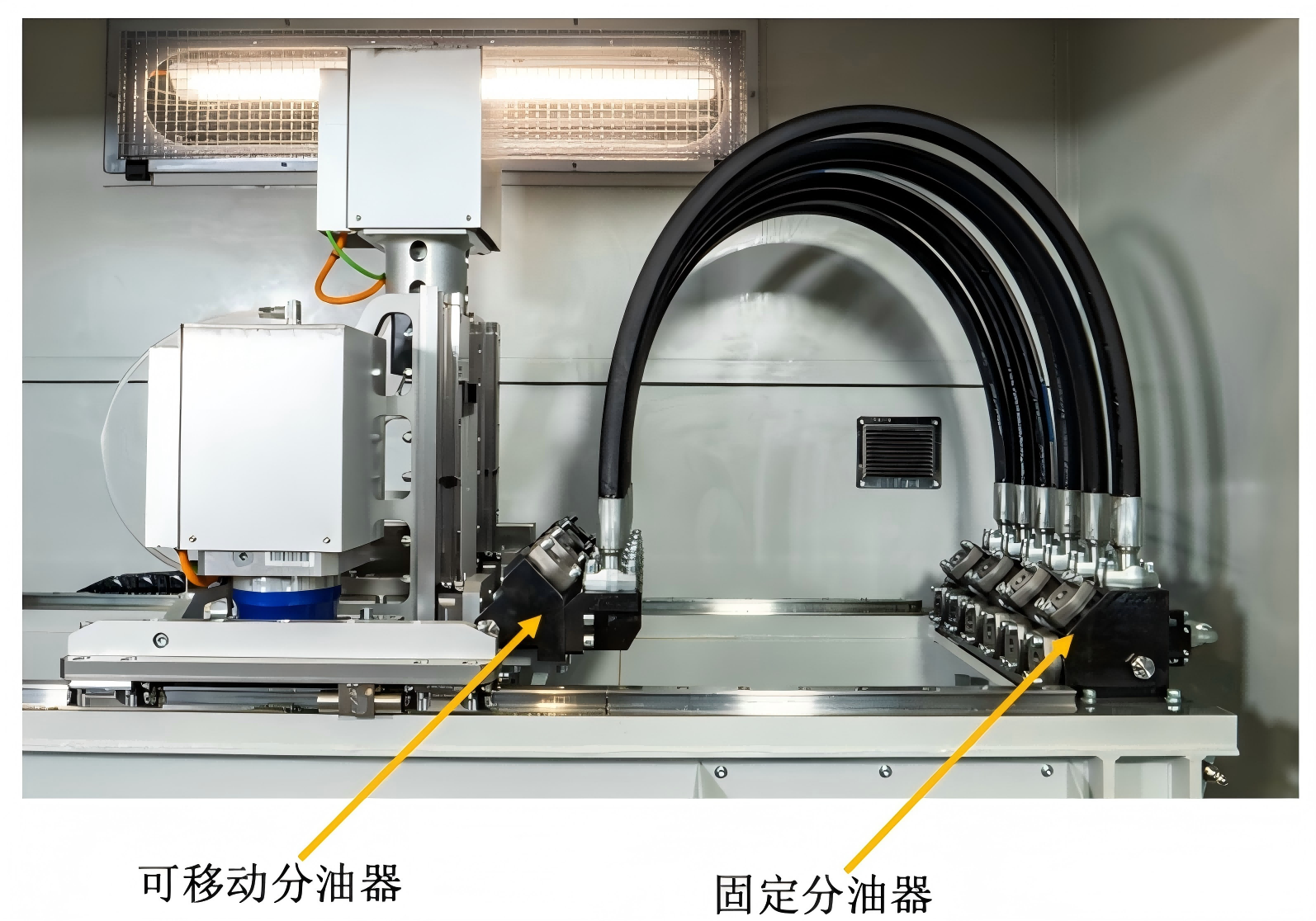

• 2个歧管：一个为固定3面歧管(0°、45°和90°)，另一个为活动2面歧管(0°、45)，具有SAE 6000法兰类连接：

– 0°面：6个端口 1”和1 ¼”

– 45°面：4个端口 1”和1 ¼”

– 90°面：6个端口 1”和1 ¼”
