总述

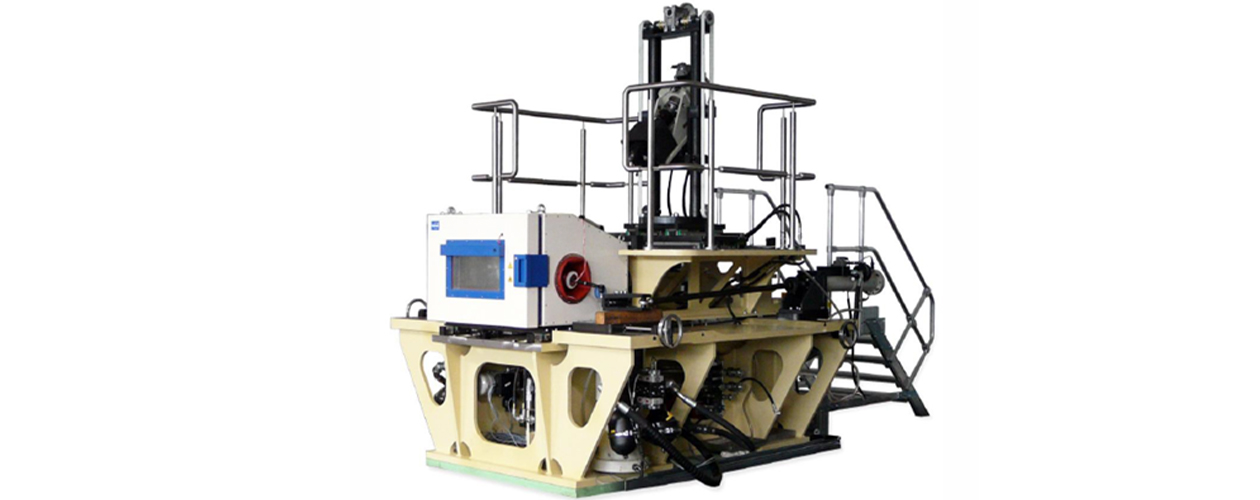

该转向测试台主要模拟乘用车转向系统在实车中的耐久性能及部分特性试验。试验台配置的摄像系统可以精度定位试验件的安装位置，使转向系统与其在实车的安装位置一致。测试信号的输入可以灵活、多样并可使用迭代信号进行测试。转向拉杆端的加载采用液压扭转作动器以实现准确模拟球头至转向节几何位置。

基本参数：

l载荷及位移等

  横向加载:±30kN,±100mm

  输入扭矩:±200Nm,±1080°, 1080°/s

  轮距范围:1080～1850mm

l液压直线作动器

l手动高度调节装置

l手动轮距调节装置

l力传感器集成在转向拉杆上

l集成EPS供电系统

l集成摄像定位系统

扩展性能：

lHiL系统

l转向器环境仓

l转向管柱环境仓

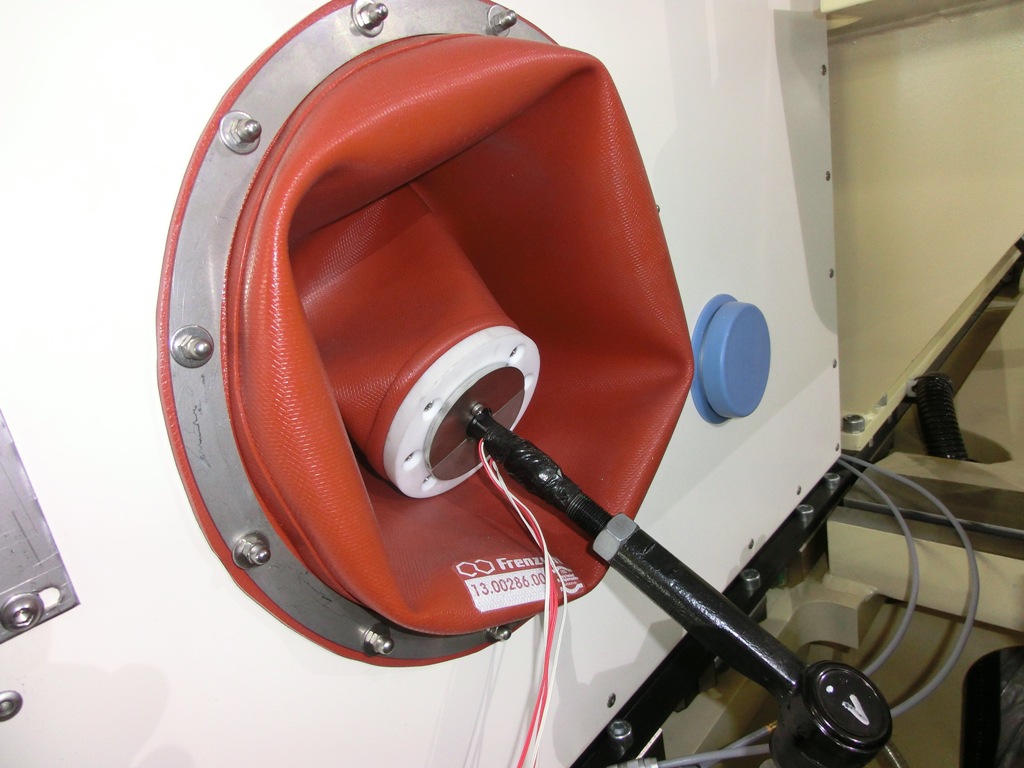

                                                                                                温控箱和试验件连接处

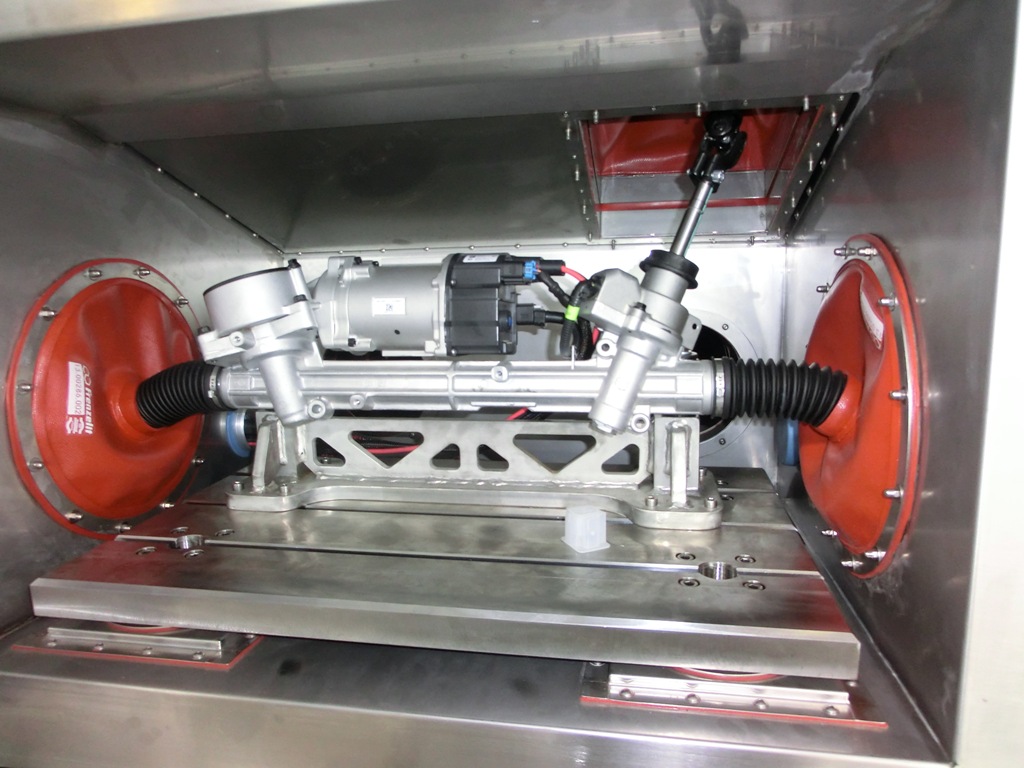

                                                                                     转向器温控箱

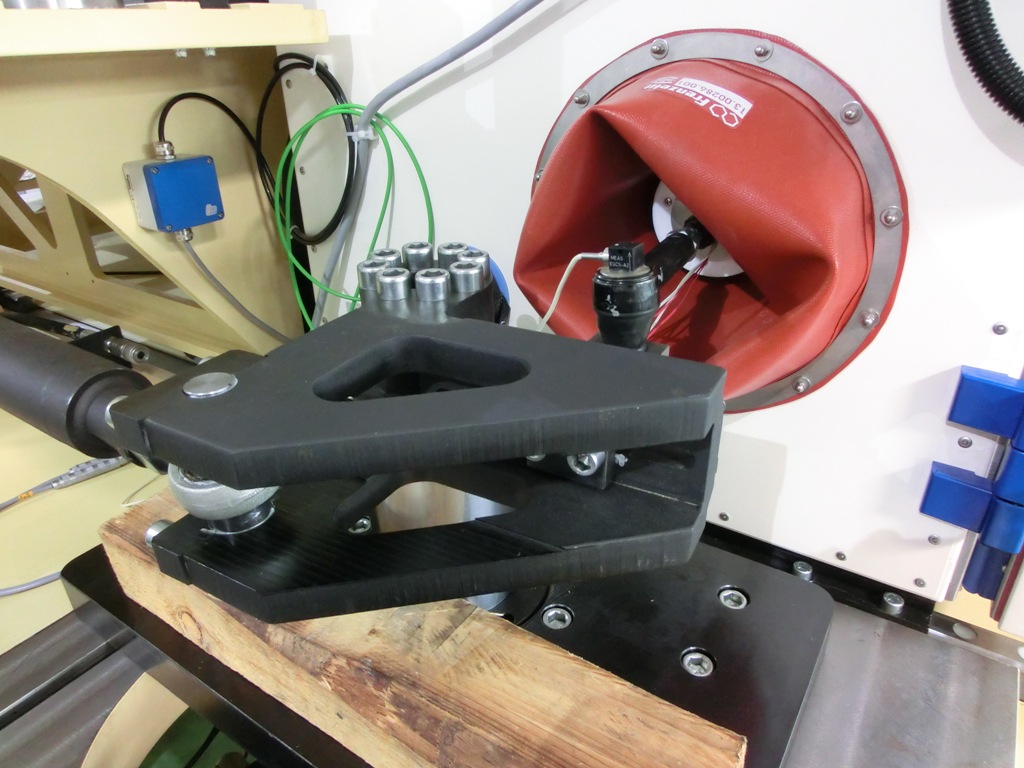

                                                                                                         侧向力加载机构
